13.1 A CD74HC238E demultiplexer IC működési hibái

     Ebben a cikkben a korábban bemutatott demultiplexeres kapcsolás bővítése, illetve az IC mérése következik. Azért láttam ennek szükségét, mert a kiválasztott demultiplexer működése csak részben egyezik meg azzal, mint amit a középiskolai/főiskolai tankönyvek leírnak. A kiválasztott DMX esetében ezeket a tapasztalatokat egy mellékelt táblázatban is összegyűjtöttem. Több kísérleti áramkört is építettem, teszteltem, de végül a tranzisztoros megoldásnál maradtam. Így a mérési jegyzőkönyv mellett egy új alap kapcsolást is közreadok. A demultiplexerekkel szemben általánosítani nem szeretnék, így az itt leírtak csak erre az egy IC típusra jellemzőek, más típusú DMX-ekkel majd a későbbiekben szeretnék foglalkozni.

     Ahogy korábban írtam, a demultiplexerek olyan kombinációs logikai áramkörök, amelyeknek a bemeneti jelkombinációja alapján egy adott kimenete lesz aktív. Tehát időben egyszerre csak egy. Eddig egy DMX IC-t tanulmányoztam, és ez a CD74HC238E, mely egy 3 adatbemenettel és 8 outputtal rendelkező nagy sebességű CMOS áramkör.

     Az előző cikk írásánál, tesztelés közben vettem észre, hogy a demultiplexer nem teljesen úgy működik, mint ahogyan azt tanítják. Egy adott bemeneti jelkombináció alapján a hozzá tartozó kimenet egyedüliként kerül logikai H (magas) szintre míg a többi kimenetnek logikai alacsony szinten kellene maradnia. Sajnos a jelenlegi IC esetében nem ez történik, azaz míg az adott kimenet valóban megkapja a H szintet, addig a hozzá képest az Y7 irányába levő kimenetek is kaptak egy keveset belőle, viszont az Y0 irányába levők már közel 0V-on vannak.

     Ez azért is probléma, mert a (+5V) CMOS áramkörök 3,5-5 V bemeneti magas és 0-1,5 V bemeneti alacsony szinttel, illetve a kimeneteken 4,4-5 V logikai H szinttel és 0-0,33 V logikai L szint kellene rendelkezniük, úgy, hogy a feszültség értékek a köztük levő tiltott (unallowed) tartományba nem kerülhetnek. A CD74HC238E egy ellenpélda erre nézve.

     További érdekesség, hogy a kivezérlési hibája csak akkor jelentkezik, ha nyomógombbal vezérlejük az Arduino-t, azaz az előre programozott DMX-es futófénynél ez a hiba még nem jött elő.

     A jelen kapcsolásban levő IC Vcc pontját nem szabad tápfeszültségre kötni, mivel azon 4,2 V-os feszültség van jelen (Ne is próbáljuk!). Az IC cseréje se oldotta meg a hibát. Ekkor elkezdtem kísérletezni, mérni, a többségüket összegyűjtve közreadnám.

      Az első kísérlet a ledek védőellenállás értékeinek növelése volt. (Az 50-edik ábrán még 220 Ohmos ellenállás az 54-edik ábrán már 1 kOhm-osra cserélve.) Ennek hátránya, hogy kisebb fényerővel fognak égni, illetve sokan észre se veszik a hibát, de mivel elég zavaró így érdemes tovább folytatni a kísérletezést.

     Ezután döntöttem el, hogy számítással határozom meg az ideális ellenállás értéket. A számításban kb 5 V tápfeszültséget (DMX Y-kimenete és a GND pont között) feltételezve, illetve a leden 2 V feszültségeséssel és 20 mA átfolyó árammal számoltam. Mivel a védőellenállás sorosan kapcsolódik a leddel, így azon 5-2 = 3 V feszültség esik. Ezt a rajtuk átfolyó 20 mA-el elosztva 150 Ohm jön ki. Mivel különböző korú ledeket használtam, így az eredménynél kicsit nagyobb értékűeket építettem be, azaz 220 Ohmosakat. A számításból tehát látható, hogy az 1 kOhm sok.

     A folytatás a diódás vágóáramkörökkel következett, a melyeket köthetjük a fogyasztóval (jelen esetben a kimenetre kötött ellenállás a vele sorba kötött leddel) párhuzamosan, illetve sorosan is. Pozitív eredményt egyikkel se értem el. A párhuzamos vágóáramkör néhány DMX kimenet használata esetén működik, az L-H szint közötti kivezérlést nem kapó LED alacsony szintre kerül, viszont néhánynál több kimenet esetén az egészet lesöntölte, működésképtelenné téve a teljes kapcsolást. A soros diódás vágóáramkör esetén a cél az IC kimeneti feszültségének fix 0,6V-al való csökkentése lett volna (IC Y-kimenete – dióda anód – katód – ellenállás – led – földpont) a katód és az ellenállás közti feszültség a 0V-hoz képest jelentősen felugrott, nagyobbra, mint ami a DMX kimenetén megjelent.

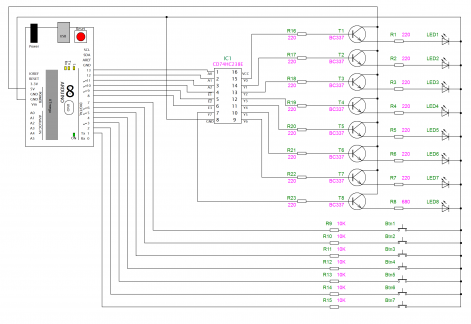

Az utolsó kísérlet a demultiplexer minőségi hibáinak javítására egy nyolc darab tranzisztorból álló kapcsoló áramkör lett, ahol a BC337-es NPN tranzisztorok bázisai egy-egy 220 Ohmos ellenálláson keresztül kapják meg a demultiplexer kimeneteiről a jeleket (57. ábra). A kollektorok az Arduino +5V-os pontjáról kapnak feszültséget, míg az emittereik külön-külön szintén egy-egy 220 Ohmos ellenálláson keresztül kivezérlik az adott ledet. A bázis ellenállások változtatásával a ledek fényereje változtatható, de a korábban beállított 220 Ohmos értéknél maradtam. Minőségi javulást csak részben értem el: Y0-t aktív állapotba helyezve az előtte levő ledek is halványan világítani fognak, míg az Y7 aktív állapota esetén (nincs nyomógomb megnyomva) rajta kívül egyik led se világít, köztes kimenetet (Y1-Y6) aktív állapotba helyezve az eredmény hasonló a fentebb leírtakkal: ezeket az állapotokat, feszültség értékeket egy mérési jegyzőkönyvbe foglaltam össze (2. táblázat).

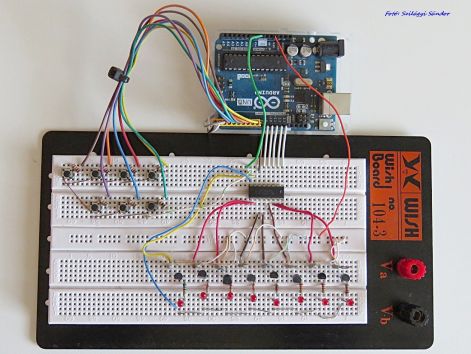

     A működéshez szükséges program megegyezik az előző cikkben közölttel: 55. ábra (32. program). A kapcsolást próbapanelen építettem meg, a fényképe az 58. ábrán látható.




57. ábra




58. ábra





13.2 A CD74HC238E demultiplexer minőségi vizsgálata

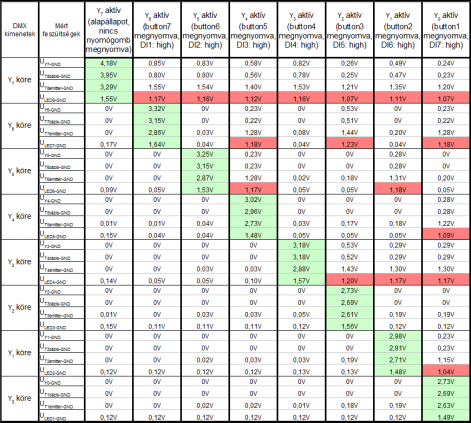

     A táblázat első oszlopa a demultiplexer nyolc kimenetének a neveit tartalmazza, míg az egyes nevekhez tartozó 4-4 db sor az egyes kimenetek-, az egyes tranzisztorok bázisainak-, és emittereinek-, és a ledek földponthoz képesti feszültség értékeit tartalmazzák úgy, hogy a táblázat további (Y7-Y0) oszlopai a nyolc lehetséges állapotot tartalmazzák. Így tehát mind a nyolc IC kimenet magas szintű értékeire megvizsgálhatjuk a rákapcsolt tranzisztoros körök elemeinek mind a négy feszültség értékét az adott állapotban.

     A jegyzőkönyvben minden méréssorozat 1-1 oszlopot jelent. Halványzöld színnel jelöltem az épp aktív led és az előtte levő alkatrészek feszültség értékeit tartalmazó mezőket, míg pirossal színeztem azokat, ahol a működés szempontjából minőségileg hibás feszültségek lépnek fel úgy, hogy L (alacsony) állapotban kellene lenniük. (+5V-os CMOS esetén az L szint 0-0,33V kellene, hogy legyen)

     Például az Arduino 5-ös bemenetére adunk egy H szintű jelet ”button_3-al” (lásd előző cikk programja). Ekkor a demultiplexer A0 és A2 bemenetei logikai Low állapotba kerülnek (az Arduino 11-es és 13-as digitális kimeneteiről 0,96 Voltos feszültséget kapnak), míg az DMX A1 bemenete az Arduino 12-es kimenetéről logikai magas (4,93 Volt) szintet kap. A kimeneten Y2 lesz aktív, így az Y3, Y6, Y7 körökben is fellép egy-egy kisebb hibafeszültség. (Melyeknek a tankönyvek szerint nem lenne szabad ott lenniük.)

     A CMOS áramkörökhöz hasonlóan az Arduino-nál (Atmega 328P) is előírt L és H feszültségszintek vannak. Az L szint 0-1,5 V, a H szint 3-5 V, a tiltott tartomány így 1,5-3 V.

     A számítások akkor érvényesek, ha az 57. ábrán megadott ellenállás értékekkel dolgozunk. A mérés ideje alatt az alkatrészek vadonatújak voltak (a korábbi ledeket is kicseréltem a mérés idejére), így azokban elhasználódás miatti hiba nem léphetett fel. A mérést egy új, alig használt, OMU System NMM63 típusú digitális multiméterrel végeztem.

     Néhány példa a mérési jegyzőkönyvből:

-        Az első blokk tartalmazza azt az állapotot, amikor nincs gomb megnyomva, Y7 kimenet aktív állapotban van, rajta 4,18 Voltot mértem; a bázis-föld feszültség 3,95 V, az emitter-föld 3,29 V, és a led anódjára 1,55 V jut, azaz a led világít. Az alatta levő mezők nulla – megközelítőleg nulla voltos feszültségen vannak, így a többi led nem világít.

-        Pl. az Y4 kimenetének aktív állapotát leíró oszlopot nézzük meg. Az ide tartozó mezők mutatják az itteni feszültség értékeket, amelyek már eltérnek az Y7 aktív állapotában levő kör feszültség értékeitől. A táblázatból látható, hogy lefele, azaz az Y3-Y0 -ig levő mezők szintén nulla – megközelítőleg nulla voltos feszültségen vannak, így az a 4 led nem világít. Viszont itt már lényegesen tapasztalható a  CD74HC238E minőségi hibája, azaz az, hogy az Y7, Y6, Y5 kimenetekre kapcsolt ledekre 1,12-1,17 V közötti feszültség jut, azaz ezek a ledek ha halványan is, de világítani fognak!

-        Az utolsó blokk esetén a billentyűzet utolsó gombjának a megnyomására érvényes, azaz az utolsó kimenet (Y0) lesz aktív. A táblázatból látható, hogy a logikailag passzív állapotban levő kimeneteken mégis megjelenik feszültség, aminek következtében az Y 7, Y6, Y4, Y3, Y1 körök ledjeinek anódjaira akkora feszültség kerül, ami még elég ahhoz, hogy ezek a ledek halványan világítsanak. Az Y5 és Y2 körök ledjeire elhanyagolható mértékű (a CMOS IC-k logikai L szint tartományába eső) feszültség kerül, így azok a ledek nem fognak világítani.

-        A mérési jegyzőkönyvből látható, hogy az egyes aktív állapotok (halványzöld mezők) esetén a DMX outputok és a tranzisztorok feszültség értékei az Y7 aktív állapotnál (nincs nyomógomb megnyomva) a legmagasabbak, majd az Y0 felé haladva enyhén csökkennek. További érdekesség, hogy mind a nyolc led anódján levő feszültség az aktív állapotokban – kisebb ingadozásoktól eltekintve – körülbelül állandó volt.


2. táblázat







Felhasznált irodalom:

A valós digitális áramkörök legfontosabb tulajdonságai http://home.mit.bme.hu/~benes/oktatas/dig-jegyz_052/digel-ea.pdf

Dr. Oniga István  - DIGITÁLIS TECHNIKA https://irh.inf.unideb.hu/~onigai/DT/DT_13.pdf

MINDEN, AMI ELEKTRONIKA – Logikai szintek https://electro.blog.hu/2019/01/31/logikai_szintek
