 10.1 Próbapanel



     Az előző számban bemutatott futófény programok folytatása következik. Az áramkör ugyanaz marad (39. ábra). Továbbra is egyszerű, lefutó programok következnek.

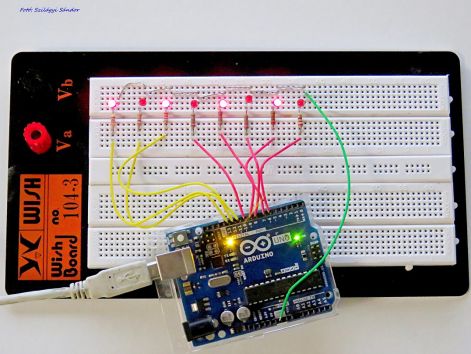

     A szerelésnél érdemes próbapanelt (breadboard-ot) használni. Mivel ezek még kísérleti áramkörök, modellek, így nem szükséges forrasztani. A szerelési idő pár perc lesz. A későbbiekben bemutatandó konkrét alkalmazási példáknál viszont érdemes lesz majd forrasztani. A breadboard egy olyan panel, ami rugós erővel rögzíti az alkatrészek lábait. Vannak olyan típusaik, melyek +/- síneket is tartalmaznak. Általában a rövidebbik oldalával párhuzamosan elhelyezett lyukak (pl 5 db) össze van kötve belülről. A 44-edik ábra egy példa a 8-bites futófények ilyen jellegű kísérleti szerelésére. Vannak gyártók, akik szigetelt vezetékeket is adnak a készletbe, viszont ezek száma nem mindig annyi, mint amire szükségünk van, ezért lesz egy kicsit színesebb a modellünk, ahogyan az az ábrán is látható.



44. ábra





10.2 8-bites futófények folytatása



27. program: led-lépegető

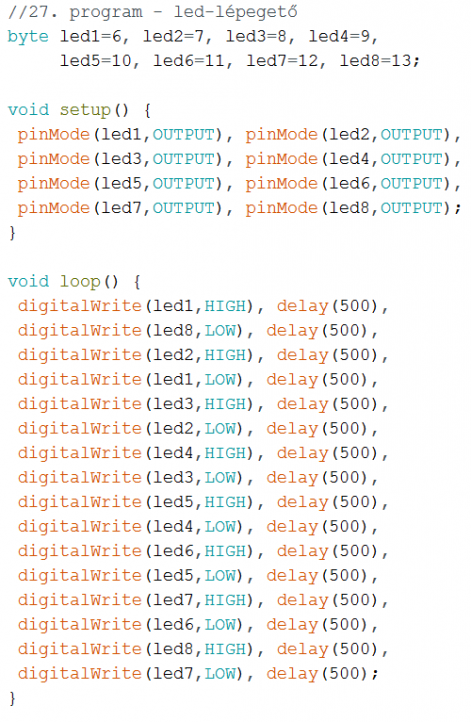

     Működése (45. ábra) megegyezik a korábbi astabil jellegű programokkal. Minden kimenet azonos ideig van logikai magas állapotban, úgy, hogy az előző led fél idejénél kapcsol a következő. Így alakul ki egy lépegető jellegű állapot, ahol a soron következő ledek közül időben mindig 1, majd 2 db, majd ismét 1-2-1-2-1-2... stb db led világít. Az utolsó 8-adik fél idejénél indul újra a ciklus az elsővel.



45. ábra



28. program: led-lépegető 2

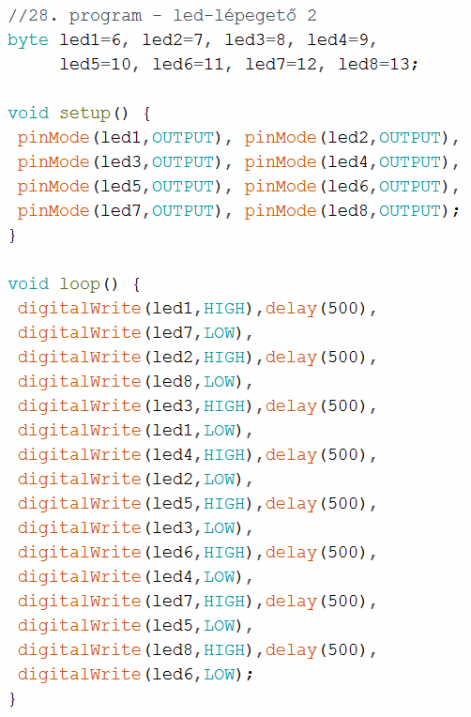

     Működése (46. ábra) szintén végtelen ciklusú, ahol a bekapcsolás utáni első két lépés kivételével újra és újra 3-3-3... led világít. A működése 3-lépéses, azaz az első lépésben felgyullad az adott led, a harmadik lépés végén kialszik. Így minden led 1,5 másodpercig világít, illetve egyszerre 3 aktív.



46. ábra



29. program (feladat): ellenfutófények

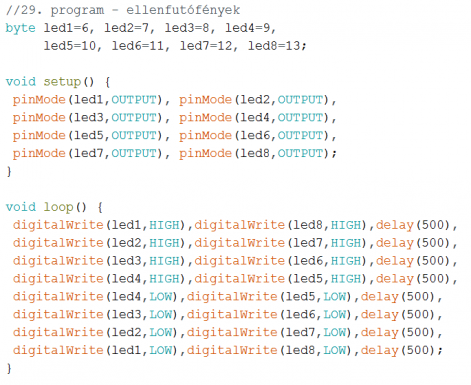

     A kimeneteket két külön részre osztjuk. Az 1-4 ledek az első-, míg az 5-8 ledek a második részhez tartoznak. A programozásuk úgy történik, hogy időben egyszerre indulnak el, 4 lépésben, kívülről befelé, majd bentről kifelé. A késleltetési idő a lépegetések között, illetve a ciklus elején és a végén is ugyanannyi, így folyamatos látszatot kelt. A 4-5 ledek csak fél másodpercig égnek, bentről kifelé haladva mindegyik pár 1-1 másodperccel tovább ég, így az 1-es és a 8-as ledek 3,5 másodpercig. A program a 47. ábrán látható.





47. ábra



30. program (feladat): 3-adik léptető

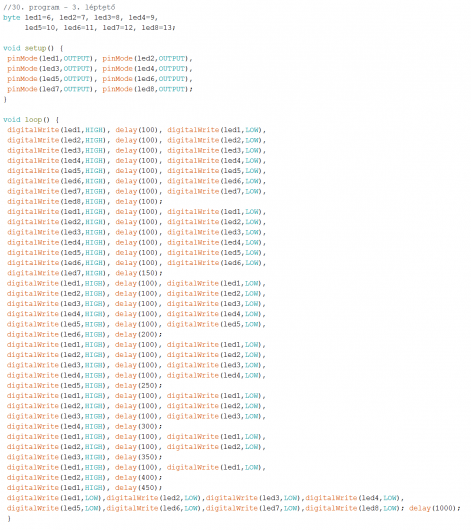

     Az eddigieknél jóval hosszabb, de nem bonyolultabb program látható a 48. ábrán. Az ötlet néhány internetes videóból jött, ahol led-kocka oszlopok működtek úgy, mintha csepegne az eső egy vékony, hosszú edénybe, majd miután megtelt, kezdődik elölről. Az első nyolc lépésben egy futófény végigmegy mindegyik led-en, majd az utolsó aktív állapotban marad. Ezután az utolsó előtti (7-edik) led „feltöltése” következik, hasonló, de egyel rövidebb futófénnyel. A fő pozíciók feltöltései közötti késleltetések ha azonosak, akkor a szemünk azt fogja látni, mintha a végére felgyorsulna a folyamat. Ez optikai csalódás. A szemet tehát úgy lehet becsapni, hogy a fő pozíciók közti késleltetések (a programunk esetében) 50 ezredmásodperccel nagyobbak. Tehát a 8-adik led feltöltése 100 msec, a 7-ediké 150 msec, a 6-odik 200 msec, stb..., így nagyjából úgy fog tűnni, mintha azonos sebességgel menne végig. Az utolsó (led1) pozíció feltöltése után 450 msec ideig aktív az összes kimenet, majd a program törli az aktív állapotokat az összes kimeneten, végül 1 másodperc késleltetés után kezdődik a folyamat elölről.



48. ábra
